手動でプリントヘッド位置を調整する

自動でプリントヘッド位置調整を行っても、罫線がずれたり、印刷結果が思わしくなかったりした場合は、手動でプリントヘッド位置を調整してください。

参考

用意するもの：A4またはレターサイズの普通紙3枚

  1. プリンターの電源が入っていることを確認する

  2. カセットにA4またはレターサイズの普通紙を3枚セットする

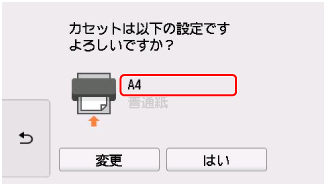

    カセットを本体に差し込むと、カセットの用紙の設定を確認する画面が表示されます。

    表示された用紙のサイズが、［A4］または［レター］であれば［はい］を選びます。

    用紙のサイズが異なるときは、［変更］を選んで［A4］または［レター］に変更します。

    参考

    • 必ず用紙をカセットにセットしてください。後トレイに用紙をセットしても、プリントヘッド位置調整パターンは印刷されません。

  3. 操作パネルを開き、排紙トレイを引き出す

  4. ホーム画面で（セットアップ）を選ぶ

    セットアップメニュー画面が表示されます。

  5. ［メンテナンス］を選ぶ

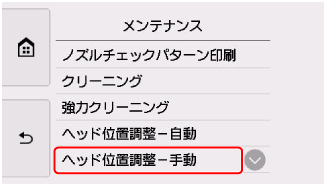

    ［メンテナンス］画面が表示されます。

  6. ［ヘッド位置調整－手動］を選ぶ

    確認画面が表示されます。

    参考

    • ［ヘッド位置調整値を印刷］を選ぶと、現在の設定を印刷して確認することができます。

  7. メッセージの内容を確認し、［はい］を選ぶ

    プリントヘッド位置調整パターンが印刷されます。

  8. ［パターンは、正常に印刷されましたか？］のメッセージが表示されたら、正常に印刷されていることを確認し、［はい］を選ぶ

  9. メッセージを確認し、［次へ］を選ぶ

    プリントヘッド位置の調整値を入力する画面が表示されます。

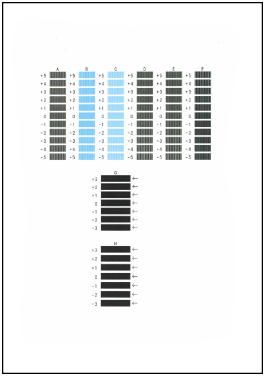

  10. 1枚目のプリントヘッド位置調整パターンを見て、［A］をタップし、A列の中から一番すじの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      縦すじが目立たない例

      縦すじが目立つ例

    • パターンが均一にならないときには、横すじが一番目立たないパターンを選びます。

      横すじが目立たない例

      横すじが目立つ例

  11. B列からH列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］を選ぶ

  12. メッセージの内容を確認し、［OK］を選ぶ

    2枚目のプリントヘッド位置調整パターンが印刷されます。

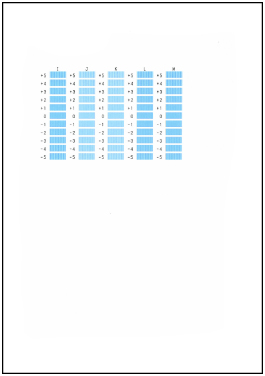

  13. 2枚目のプリントヘッド位置調整パターンを見て、［I］を選び、I列の中から一番すじの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、縦すじが一番目立たないパターンを選びます。

      縦すじが目立たない例

      縦すじが目立つ例

  14. J列からM列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］を選ぶ

  15. メッセージの内容を確認し、［OK］を選ぶ

    3枚目のプリントヘッド位置調整パターンが印刷されます。

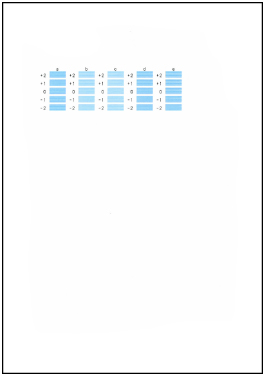

  16. 3枚目のプリントヘッド位置調整パターンを見て、［a］を選び、a列の中から一番しまの目立たないパターンの番号を選ぶ

    参考

    • パターンが均一にならないときには、横しまが一番目立たないパターンを選びます。

      横しまが目立たない例

      横しまが目立つ例

  17. b列からe列まで、各列ごとに同様の操作を繰り返し、すべてのパターン番号を設定後、［OK］を選ぶ

  18. ヘッド位置調整終了のメッセージが表示されたら、［OK］を選ぶ
